Kompakt kraft för breda ingångssystem

Det är svårt att designa strömkretsar för bred ingång och trångt utrymme.Denna lösning kan förenkla spänningskontroll, värmehantering och systemsäkerhet.



Konstruktionsingenjörer som arbetar med industriell styrning, energisystem, byggnadsautomation och högspänningstillämpningar kämpar ofta med att designa kompakta, pålitliga effektsteg som kan hantera breda inspänningsintervall samtidigt som de möter effektivitets-, termiska och EMC-gränser.Utrymmet är begränsat, termiska marginaler är snäva, och externt skydd och filtrering ger designtid och risk.

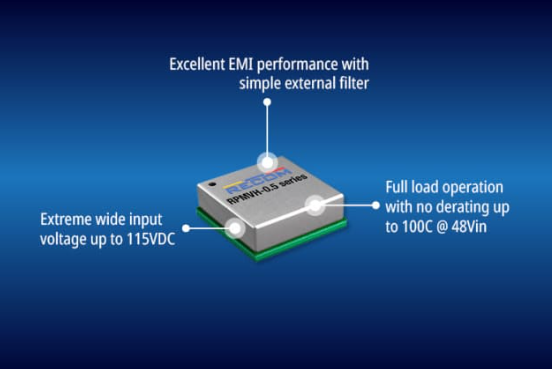

RECOM har utvecklat en kompakt oisolerad buck-regulatormodul som levererar helt reglerad 0,5A-utgång vid fasta spänningar på 3,3V, 5V, 12V, eller 24VDC från ingångsspänningar upp till 115VDC.Med effektivitet som når 90 % och ett termiskt förbättrat paket, fungerar modulen vid full belastning upp till 100°C, med kontrollerad nedstämpling upp till 120°C, vilket minskar behovet av extern kylning och komplex termisk design.

Modulen integrerar viktiga systemfunktioner som trimning av utsignaler, sekvensering, på/av-kontroll och signaler för god effekt, vilket hjälper ingenjörer att förenkla systemkontroll, startbeteende och övervakning.Inbyggt skydd mot övertemperatur, överström och kortslutning minskar designrisken och förbättrar systemets tillförlitlighet i tuffa miljöer.

För applikationer med strikta EMC-gränser och utrymmesbegränsningar är enheten inrymd i ett kompakt 12,19 × 12,19 × 3,75 mm DOSA-kompatibelt LGA-paket med sexsidig skärmning.Denna design stöder stark EMC-prestanda och effektiv värmeavledning.Med ett enkelt externt filter uppfyller den EN 55032 klass B-utsläppsstandarder, vilket underlättar efterlevnaden av industriella och kommersiella produkter.
