300mA LDO med låg ljudnivå är 1 x 1 mm

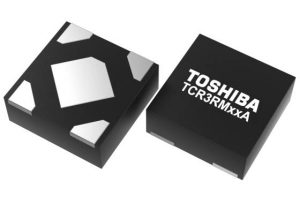

Toshiba-TCR3RMxxA-LDO

Det finns 32 produkter i TCR3RM-serien, som det kommer att bli känt, med enstaka fasta utgångar som sträcker sig från 0,9 till 4,5V.

Ripple rejection ratio är vanligtvis 100dB (1kHz, 2,8V utgångsvariant) och har en frekvenskarakteristik som är optimerad för efterreglerande DC-DC-omvandlare.

"Till skillnad från andra LDO-regulatorer där rippelavstötningsförhållandet vanligtvis sjunker 20 dB varje tiofaldig ökning i frekvens, faller TCR3RM betydligt mindre", enligt företaget. "Avvisningsförhållandet vid 1MHz [2,8V utgång] är 68dB."


Buller och krusningsprestanda, säger Toshiba, beror på utformningen av en intern bandgap-krets, lågpassfilter och en låg ljudnivå höghastighetsförstärkare.

1μF ingångs- och utgångskondensatorer krävs, vilket kan vara av keramiska typer.

Maximal utgångsström är 300mA och utfallsspänningen är vanligtvis 130mV som matar ut 2,8V vid 300mA.

Viloström är max 12 μA över arbetsområdet -40 till 85 ° C.

En kontrollstift stänger av och på utgången (hög = på, låg = av, öppen = av). En intern transistor urladdar automatiskt utgångskapacitansen när utgången stängs av. I beredskap är max ström förbrukad över temperatur 1μA (100nA typ 25 ° C)

Andra funktioner inkluderar överströmsskydd och termisk avstängning.

Applikationer förutses i bärbara och bärbara enheter, såsom sensing-, RF- och IoT-produkter.

Databladet finns här
